波紋管截止閥適用于公稱壓力PN1.6~PN4.0MPa,工作溫度-20℃~350℃的石油、化工、制藥、化肥、電力工業等各種工況的管路上切斷或接通管路介質。
波紋管截止閥適用于公稱壓力PN1.6~PN4.0MPa,工作溫度-20℃~350℃的石油、化工、制藥、化肥、電力工業等各種工況的管路上切斷或接通管路介質。
【結構及用途】
1、產品結構合理、密封性能可靠、造型美觀；
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、直角式德標波紋管截止閥雙重密封，性能更可靠；
5、閥桿升降位置指示，更直觀；
6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

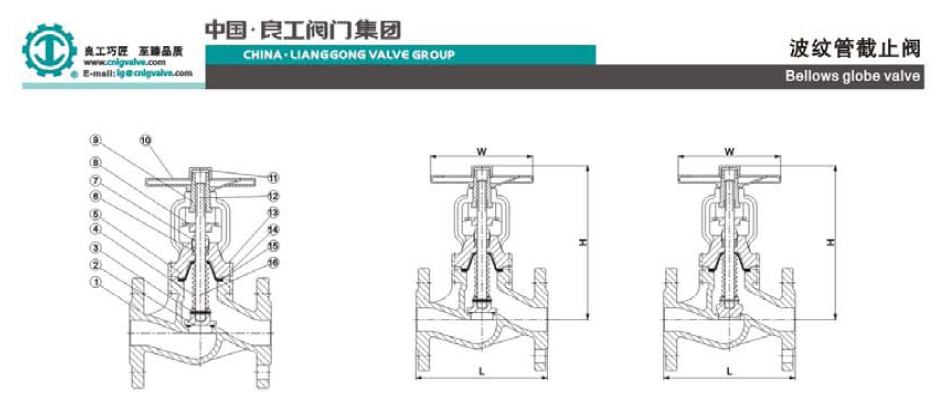

【技術規范】
|
結構形式 |
BB-BG |
|
驅動方式 |
手動 |
|
氣動 |
|
|
設計標準 |
DIN3356 |
|
結構長度 |
DIN3203 |
|
連接法蘭 |
DIN2543-2545 |
|
試驗和檢驗 |
DIN3230 |
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
GS-C25、CF8、CF3 |
|
2 |
閥瓣 |
2CR13、F304、F316 |
|
3 |
軸銷 |
F304、F316 |
|
4 |
波紋管組件 |
F304、F316L |
|
5 |
GS-C25、CF8、CF3 |
|
|
6 |
填料 |
柔性石墨、PTFE |
|
7 |
壓套 |
25#、F304、F316 |
|
8 |
25#、F304、F316 |
|
|
9 |
||
|
10 |
手輪 |
碳鋼 |
|
11 |
并帽 |
25# |
|
12 |
油杯 |
黃銅 |
|
13 |
六角螺母 |
ASTMA193 2H、A193-8、A193-8M |
|
14 |
ASTMA193 B7、A193-B8、A193-B8M |
|
|
15 |
墊片 |
柔性石墨+不銹鋼 |
|
16 |
2Cr13、F3 |
|
公稱通徑 |
主要外形尺寸和連接尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
|
|
WJ41Y-16C |
||||||||
|
15 |
130 |
95 |
65 |
45 |
14-2 |
4-Φ14 |
170 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14-2 |
4-Φ14 |
190 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14-2 |
4-Φ14 |
205 |
160 |
|
32 |
180 |
135 |
100 |
78 |
16-2 |
4-Φ18 |
270 |
180 |
|
40 |
200 |
145 |
110 |
85 |
16-3 |
4-Φ18 |
310 |
200 |
|
50 |
230 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
358 |
240 |
|
65 |
290 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
373 |
240 |
|
80 |
310 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
435 |
280 |
|
100 |
350 |
215 |
180 |
155 |
20-3 |
8-Φ18 |
500 |
300 |
|
125 |
400 |
245 |
210 |
185 |
22-3 |
8-Φ18 |
614 |
320 |
|
150 |
480 |
280 |
240 |
210 |
24-3 |
8-Φ23 |
674 |
360 |
|
200 |
600 |
335 |
295 |
265 |
26-3 |
12-Φ23 |
811 |
400 |
|
250 |
650 |
405 |
355 |
320 |
30-3 |
12-Φ25 |
969 |
450 |
|
300 |
750 |
460 |
410 |
375 |
30-3 |
12-Φ25 |
1145 |
580 |
|
350 |
850 |
520 |
470 |
435 |
34-4 |
16-Φ25 |
1280 |
640 |
|
400 |
980 |
580 |
525 |
485 |
36-4 |
16-Φ30 |
1452 |
640 |
|
WJ41Y-25C |
||||||||
|
15 |
130 |
95 |
65 |
45 |
16-2 |
4-Φ14 |
170 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-Φ14 |
190 |
140 |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-Φ14 |
205 |
160 |
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-Φ18 |
270 |
180 |
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-Φ18 |
310 |
200 |
|
50 |
230 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
358 |
240 |
|
65 |
290 |
180 |
145 |
120 |
22-3 |
8-Φ18 |
373 |
240 |
|
80 |
310 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
435 |
280 |
|
100 |
350 |
230 |
190 |
160 |
24-3 |
8-Φ23 |
500 |
300 |
|
125 |
400 |
270 |
220 |
188 |
28-3 |
8-Φ25 |
614 |
320 |
|
150 |
480 |
300 |
250 |
218 |
30-3 |
8-Φ25 |
674 |
360 |
|
200 |
600 |
360 |
310 |
278 |
34-3 |
12-Φ25 |
811 |
400 |
|
250 |
650 |
425 |
370 |
332 |
36-3 |
12-Φ30 |
969 |
450 |
|
300 |
750 |
485 |
430 |
390 |
40-4 |
16-Φ30 |
1145 |
580 |
|
350 |
850 |
550 |
490 |
448 |
44-4 |
16-Φ34 |
1280 |
640 |
|
400 |
980 |
610 |
550 |
505 |
48-4 |
16-Φ34 |
1452 |
640 |
