J41H、J41Y、J41W API美標截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。
【產品用途】
J41H、J41Y、J41W API美標截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。
【產品特點】
1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長
【執行標準】
設計標準 BS1873 JIS B2071-2081
結構長度 ANSI B16.10，JISB2002
配管法蘭 ANSI B16.5、JIS B2212-2214
對焊端尺寸 ANSI B16.25
檢驗與試驗 API598、JIS B2003
傳動方式 手動、電動、傘齒輪動
【性能參數】
|
型號 |
J41H-150LB～2500LB |
J41Y-150LB～2500LB |
J41W-150LB～2500LB |
|
|
工作壓力 |
150LB～2500LB |
|||
|
適用溫度（℃） |
≤425 |
≤150 |
||
|
適用介質 |
水、蒸汽、油品 |
弱腐蝕性介質 |
||
|
材料 |
閥體、閥蓋 |
碳素鋼 |
鉻鎳鈦不銹鋼 |
|
|
閥桿 |
鉻不銹鋼 |
鉻鎳鈦不銹鋼 |
||
|
密封面 |
堆焊鐵基合金 |
堆焊硬基合金 |
本體材料 |
|
|
填料 |
石棉石墨、柔性石墨、聚四氟乙烯 |
|||
【主要外形和連接尺寸】
|
DN |
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
D0 |
|
150Lb |
||||||||
|
15 |
108 |
90 |
60.5 |
35 |
10 |
4-15 |
241 |
125 |
|
20 |
117 |
100 |
70 |
43 |
11 |
4-15 |
241 |
125 |
|
25 |
127 |
110 |
79.5 |
51 |
12 |
4-15 |
242 |
125 |
|
32 |
140 |
120 |
89 |
63 |
13 |
4-15 |
280 |
160 |
|
40 |
165 |
130 |
98.5 |
73 |
15 |
4-15 |
286 |
160 |
|
50 |
203 |
150 |
120.5 |
92 |
16 |
4-19 |
368 |
200 |
|
65 |
216 |
180 |
139.5 |
105 |
18 |
4-19 |
387 |
200 |
|
80 |
241 |
190 |
152.5 |
127 |
19 |
4-19 |
411 |
250 |
|
100 |
292 |
230 |
190.5 |
157 |
24 |
8-19 |
454 |
250 |
|
125 |
356 |
255 |
216 |
186 |
24 |
8-22 |
455 |
355 |
|
150 |
406 |
280 |
241.5 |
216 |
26 |
8-22 |
541 |
355 |
|
200 |
495 |
345 |
298.5 |
270 |
29 |
8-22 |
651 |
450 |
|
250 |
622 |
405 |
362 |
324 |
31 |
12-25 |
800 |
450 |
|
300 |
698 |
485 |
432 |
381 |
32 |
12-25 |
1231 |
500 |
|
350 |
787 |
535 |
476.5 |
413 |
35 |
12-29 |
1450 |
600 |
|
400 |
914 |
595 |
534.5 |
470 |
37 |
16-29 |
1645 |
600 |
|
450 |
- |
635 |
577.5 |
533 |
40 |
16-32 |
- |
610 |
|
300Lb |
||||||||
|
15 |
152 |
95 |
66.5 |
35 |
15 |
4-15 |
241 |
125 |
|
20 |
178 |
120 |
82.5 |
43 |
16 |
4-19 |
241 |
125 |
|
25 |
203 |
125 |
89 |
51 |
18 |
4-19 |
283 |
160 |
|
32 |
216 |
135 |
98.5 |
63 |
19 |
4-19 |
320 |
200 |
|
40 |
229 |
155 |
114.3 |
73 |
21 |
4-22 |
322 |
200 |
|
50 |
267 |
165 |
127 |
92 |
23 |
8-19 |
399 |
200 |
|
65 |
292 |
190 |
149 |
105 |
26 |
8-22 |
438 |
250 |
|
80 |
318 |
210 |
168.5 |
127 |
29 |
8-22 |
464 |
280 |
|
100 |
356 |
255 |
200 |
157 |
32 |
8-22 |
565 |
355 |
|
125 |
400 |
280 |
235 |
186 |
35 |
8-22 |
614 |
400 |
|
150 |
444 |
320 |
270 |
216 |
37 |
12-22 |
717 |
450 |
|
200 |
559 |
380 |
330 |
270 |
42 |
12-25 |
930 |
500 |
|
250 |
622 |
445 |
387.5 |
324 |
47.7 |
16-29 |
1012 |
450 |
|
300 |
711 |
520 |
451 |
381 |
50.8 |
16-32 |
1231 |
500 |
|
350 |
762 |
585 |
514.5 |
413 |
54 |
20-32 |
1450 |
600 |
|
400 |
864 |
650 |
571.5 |
470 |
57.2 |
20-35 |
1645 |
600 |
|
600Lb |
||||||||
|
15 |
165 |
95 |
66.5 |
35 |
22 |
4-15 |
100 |
156 |
|
20 |
190 |
120 |
82.5 |
43 |
23 |
4-19 |
100 |
161 |
|
25 |
216 |
125 |
89 |
51 |
25 |
4-19 |
125 |
187 |
|
32 |
229 |
135 |
98.5 |
63 |
28 |
4-19 |
160 |
214 |
|
40 |
241 |
155 |
114.3 |
73 |
30 |
4-22 |
160 |
252 |
|
50 |
292 |
165 |
127 |
92 |
33 |
8-22 |
180 |
430 |
|
65 |
330 |
190 |
149 |
100 |
36 |
8-22 |
250 |
480 |
|
80 |
356 |
210 |
168 |
127 |
39 |
8-22 |
250 |
530 |
|
100 |
432 |
275 |
216 |
157 |
45 |
8-25 |
350 |
650 |
|
125 |
508 |
330 |
266.5 |
186 |
52 |
8-29 |
350 |
750 |
|
150 |
559 |
355 |
292 |
216 |
55 |
12-29 |
450 |
850 |
|
200 |
660 |
420 |
349 |
270 |
63 |
12-32 |
500 |
1050 |
|
250 |
787 |
510 |
432 |
324 |
71 |
19-35 |
600 |
1257 |
|
300 |
838 |
560 |
489 |
381 |
74 |
20-35 |
680 |
1468 |
|
350 |
889 |
605 |
527 |
413 |
77 |
20-38 |
760 |
1623 |
|
400 |
991 |
685 |
603 |
470 |
84 |
20-41 |
760 |
1816 |

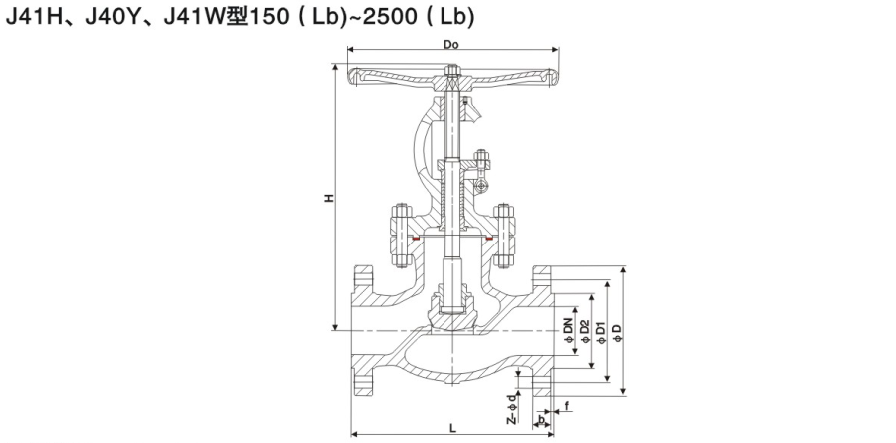

【結構圖片】
